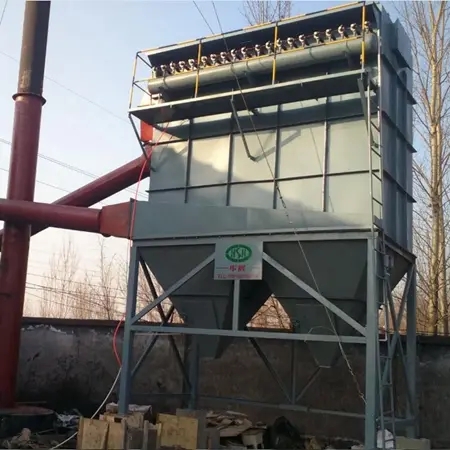

木工除塵器主要由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。工作時，含塵氣體由風道進入灰斗。大顆粒的粉塵直接落入灰斗底部，較小的粉塵隨氣流轉折向上進入過濾室，并被阻留在濾袋外表面，凈化了的煙氣進入袋內，并經袋口和凈氣室進入出風倒，由排風口排出。隨著過濾的不斷進行，濾袋外表面的粉塵不斷增加，設備阻力隨之上升。當設備阻力上升到一定值時，應進行清灰操作，清除濾袋表面的積灰。木工除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風），對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，該種除塵設備具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點，適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。
